本文首要關于直流屏在廣播傳媒供配電系統中的重要性進行分析，并對直流屏日常安穩而進行的檢修保護方法做簡要總結。

廣播傳媒的系統在運轉過程中，對信號傳輸?shù)某掷m(xù)性要求很高，天然相應的也給供配電系統輸電質量及穩定性提出了極高的要求。受雜亂要素的影響，以往廣電作業中常呈現的斷電而引發傳達間斷問題，因而必須在夜間時才干進行缺陷排查。可是跟著直流屏的使用，供電就算產生了以上的問題仍可對廣播傳媒系統進行正常供電，確保信號傳輸活動持續性。

1直流屏在廣播傳媒供配電系統中的重要性

1.1直流屏結構特征

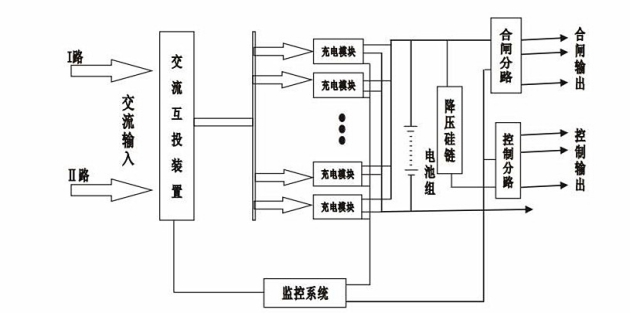

常規直流屏由溝通配電模塊、充電模塊、配電監控模塊、降壓硅鏈等零件構成。如圖1為典型的直流屏結構系統。

1直流屏的結構系統

其間，溝通配電模塊從低壓配電柜處接入市電，運用雙電源自動切換開關結束主、備用電源之間的切換后向充電模塊供給溝通電。廣播傳媒供配電系統直流屏中的充電模塊一般由多個充電模塊并聯組成，通過降壓、整流，將220V市電轉化成系統預設幅值的直流電壓，詳細幅值可根據供配電系統特征靈敏挑選。

配電監控模塊的構成相對雜亂些，由監控單元或監控電路構成，在系統內增加監控模塊，可實時收集母線系統絕緣性以及電池溫度、電壓、電流等信號，了解直流屏的作業狀況[1]。監控單元作為該模塊首要中心，收集到的悉數信號均需于此結束處理核算及分析，結合分析成果得出指令反響，便利對系統作業狀況參數做針對的調整。此外監控模塊還供給人機的交互功用，合作液晶觸摸屏，處理人員可直接翻開信息調取或參數設置。

降壓硅鏈的首要作用為操控母線系統鏈路電壓。

1.2直流屏作業原理

直流屏作業進程簡化為充放電的循環。當蓄電池電量滿足時處于浮充狀況，由充電模塊向開關柜操控母線系統跟合閘母線系統等設備供給小電流。若產生斷電現象，封閉充電模塊，由蓄電池向負載供給電能，確保斷電后，高壓開關柜等設備仍可正常作業一段時間，為缺陷清掃爭奪最大的時間差，避免呈現傳達信號間斷的狀況。當電路康復正常充電模塊則重新啟動，向母線系統等設備持續供給小電流，并對蓄電池充電，布滿后切換成浮充狀況。

因電網供電間斷或供配電系統缺陷而產生斷電后，直流屏仍可供給安穩的電源，并將有關缺陷信息傳輸至中心操控中心，并進行聲光報警，提示處理人員第一時間注重缺陷信息以便在最短時間內進行缺陷檢修，康復系統的正常供電。

1.3直流屏作用優勢

以某省的電臺供配電系統為例，對直流屏在廣播傳媒供配電系統中的作用優勢為說明。直流屏為智能免保護直流電源屏的簡稱，在許多大型變電所中均有設備，如該省級的電臺發信系統機房的10kV配電室裝有直流屏。高壓開關柜直接或高壓電網相接，這一電壓無法滿足開關柜合閘母線系統、操控母線系統等元件的供電需求，此外若產生電路突發間斷問題，充分康復需求倒閘，而運用直流屏作為高壓配電室各類設備的直流供電電源，以上問題均能有用處理。

該省級的電臺現在具有多檔日子、新聞、休閑類廣播節目，為應對融媒體給傳統廣播電臺翻開帶來的沖擊，電臺高度注重節目的立異質量進步作業。跟著電臺轉型翻開的深化，其通訊傳輸系統對供配電系統作業安穩性、持續性提出極高要求。現在該廣播電臺發信系統內，設備許多不同類型的發射機，一起裝備制冷、通訊等其他輔助性設備，對高壓電的需求量高。為確保供電連續性進步電臺節目輸出質量，該電臺供電室的高壓開關柜設備數字化直流屏作為直流電源，除高壓開關柜外電臺配電室中心信號屏也由直流屏供給直流電源，并供給電源的處理、保護、失常預警等功用。其間電池處理結合電臺作業需求，規范調度均浮充轉化參數，對電源的充電電流、溫度等進行調度。電池保護功用首要是能參考到直流屏的電池缺陷率高，對充電電池做均充保護，然后下降缺陷產生概率，延伸電池壽數。失常預警功用用于分流器斷線、母線系統欠壓、溝通欠壓等現象進行預警提示。

整體來說，直流屏在廣播傳媒供配電系統中的運用大大進步了供配電系統的供電安穩性便利翻開系統的處理活動最大極限削減斷電缺陷，確保單位各項信息傳達活動順利翻開。

2供配電系統中直流屏的保護方法

在了解直流屏在廣播傳媒供配電系統中的組成特征、作業原理及作用優勢后，需結合以上信息，擬定專門的直流屏檢修保護計劃，通過日常保護，盡可能削減直流屏缺陷。

結合以往直流屏保護閱歷，其缺陷多發于主接線、蓄電池、充電模塊以及監控模塊上。

主接線缺陷清掃需求守時查看直流屏各零件開關、接線、接觸器的作業狀況，對產生缺陷、損壞或老化的零件予以替換。

蓄電池缺陷。蓄電池缺陷需求分別在充電或非充電狀況下查看電池標稱及浮充電壓是否在規范水平，一般狀況下蓄電池的運用壽數為5年，若為蓄電池缺陷，需進行替換；若為操控回路缺陷，可根據廣播傳媒供配電系統作業規矩，進行直流系統斷電檢修；若為整流模塊缺陷，可在線替換三路整流模塊進行一起供電，然后將缺陷回路的整流模塊撤消。

充電模塊及監控模塊缺陷。充電模塊及監控模塊檢修首先應切斷電池組，然后查看兩模塊的作業狀況，若存在失常可進行替換。若充電模塊呈現高溫報警，可將機柜門敞開進行通風降溫，待溫度下降至規范水平后，按下復位開關。

定論：直流屏在確保廣播傳媒供配電系統作業安穩方面發揮出重要作用，在直流屏系統運維處理中，相關人員需對其作業原理或缺陷特征有滿足的了解，守時翻開直流屏系統元件檢測作業，及時替換老舊零件，以確保直流屏的高質量作業。一起活潑開發直流屏的信息化監管技術，對其作業狀況做實時監測，促進廣電行業健康翻開。
