一、直流屏概述

直流屏適用于發電廠、各類變電站以及其它運用直流設備的用戶(如石化、礦山、鐵路等)，直流屏能安穩的為信號設備、保護、主動設備、事故照明及斷路器分、合閘操作提供直流電源，并在外部溝通電中斷的情況下，確保由后備電源的蓄電池能持續提供直流電源的重要設備。特別適用于無人值守變電站，是50萬伏以下變電站理想的直流屏電源體系。

觸摸屏式直流屏是選用了當今直流屏范疇最先進的高頻開關電源與觸摸屏相組合的充放電方法，結合本公司多年研發的一套體系軟件而構成的新一代無人職守直流電源產品。它的各部分元件都選用了現在國內外最合適、高安穩的器材。同傳統直流屏相比，它的顯現操作單元裝備了觸摸屏，選用人機對話方法可直觀操作;選用對直流屏各組成單元實時掃描實現全面監測和閉環操控;它功率輸出單元裝備了高頻開關電源和選用冗余裝備，可將溝通電源安穩地轉變成高品質的直流電源;它的電池選用了高性能免保護的電池。

二、特色

1.一體化的設計，標準化產品，模塊化結構，數字化操控，圖象化顯現。

2.溝通輸入主動切換，設置防雷保護，溝通異常主動報警。

3.數字化高頻開關電源模塊，熱插拔結構，n+1/n+2冗余裝備，具有手/主動操控2種方

式。

4.觸摸屏中心監控，對體系充、放電全過程主動跟蹤，在線檢測單體電池電壓，各饋

線絕緣狀況，數字操控高頻模塊，徹底按電池特性曲線進行充電，具有溫度主動補償

功用。

5.大屏幕主動顯現各單元實時狀況及數據，屏幕輕觸操作修正運行參數及均浮充狀況

切換。

6.中心監控設備毛病時，高頻模塊當即處于默許參數運行狀況，避免體系崩潰。

7.20-1200Ah容積完全，能滿足各種需求。

8.運用斷路器及空氣開關短延時性，解決保護電器協調性。

9.選用C型材加強型結構組成全新外形結構，防護等級滿足IP30規則要求。

10.有RS232/RS485物理通訊口，通訊協議有標準界說、出廠界說、用戶可改界說三種可

選，人機對話友好根據設置參數主動告警，大容量告警信息記錄，具有時鐘打印功用。

三、運用條件

3.1海拔高度:2000米以下;

3.2濕度:日平均<95%;月平均<95%;

3.3溫度:-20C-+50C;

3.4本直流屏體系供室內場所運用，且通風杰出，運行地址無導電或爆炸塵埃，腐蝕金屬和

破壞絕緣等級的氣體和蒸汽;.

3.5裝置地址無劇烈的震動和沖擊，垂直傾斜度偏離基準方位--方向都不過5°。

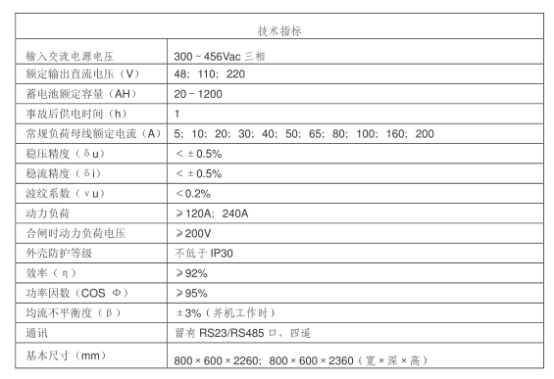

四、直流屏的技術標準
