1.直流屏的供電方式

1.1一組分路輸出、二組分路輸出分別共給同一臺光傳輸通信設備及交換通信設備，保證了通信設備兩路直流電源獨立供電方式。

1.2一組分路輸出供給同一線路(保護一)光電轉換設備，二組分路輸出供給同一線路(保護二)光電轉換設備，保證了兩套保護設備分別由兩組電源供電。

2直流屏存在的問題

上述供電方式滿足了通信設備可靠供電要求。但是由于電力系統通信的特殊性，變電站的通信機房裝有很多保護通道用的光電轉換設備，采取上述供電方式當有電源設備檢修﹑蓄電池組充放電，電源設備故障時，勢必造成同一線路的兩套保護有一套停用。

3.改進方法

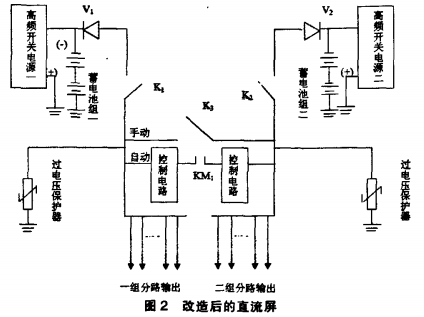

3.1原理圖

針對上述問題我們在直流配電屏上進行了如下改造:

改進后的直流屏增加刀閘K1、K2、K3，兩個隔離二極管V1、V2，直流接觸器KM，及控制回路。這樣能更好地控制電源的輸人切換，便于維護。

3.2直流屏工作原理

當一組電源輸入直流電壓低于46V時，檢測板檢測到信號后(一組電源、二組電源差值，町調，設定為7V。)接通直流接觸器KM，其接點將一組電源、二組電源母線端并聯。由于一-組電源直流電位升高，其隔離二極管V1工作在反向電壓被阻塞，一組電源的分路輸出通過KM經其隔離二極管V2由二組電源供電，其一組電源電流表電流為零而二組電源的電流表電流為兩路電流之和。

當二組電源輸入直流電壓低于46V時，工作原理同上。由一組電源供電。

改進后的直流屏兩套輸入電源在物理上完全隔離，可以采用單電源供電方式，雙電源獨立供電方式，雙電源主備用供電手動控制方式以及雙電源主備用供電自動控制方式。

3.3改進后技術性能

1)額定電壓:48V 輸人二路200A，一主一備。有人工或自動并機。

2)額定輸出容量:200A

輸出分路:主用斷路器分路10A20路。

備用斷路器分路10A 20路。

3)每個輸出分路斷路器跳閘將發出聲光告警。

4)當每一路輸入電壓低于46V時自動并機供電，使該路母線不停電。

5)主備用輸入接有防雷模塊。

6)二極管V1、V2工作電流400A，反向耐壓400V。

7)直流接觸器KM，工作電流200A。

在下列條件下可連續使用

1)海拔不超過1000m。

2)周圍介質溫度為5~40℃，相對濕度不超過80%。

3)無屬蝕性，爆炸性和破壞絕緣的氣體及導電塵埃的地方。

4)沒有震動和顛簸，且垂直傾斜不超過5%。

3.4改進后直流屏的優點

1)兩路電源之間絕對獨立工作。

2)兩路電源之間可以手動、自動切換，有利于通信人員進行維護。

3)在運行狀態下，可以保證一主-備，滿足無人值班站要求。

4)由于采用二極管隔離措施，一組電源故障在電氣上不影響另一組電源工作。
